AK700/..-5.0-H-GREEN


AK700/..-5.0-H-GREEN

Request

Accessories

Picture Description Article number
Svorkovnice prislusenstvi 50000000006.jpg

Bridge, 2-pole, insulated, BRI/2-5.0/5.08-LIGHT GREY

Insulated bridge for multi-connection.
Can be used for terminal blocks and multiconnectors with spacing 5.0 mm and 5.08 mm.

50000000006
Svorkovnice prislusenstvi 50000000007.jpg

Bridge, 3-pole, insulated, BRI/3-5.0/5.08-LIGHT GREY

Insulated bridge for multi-connection. Can be used for terminal blocks and multiconnectors with spacing 5.0 mm and 5.08 mm.

50000000007
Svorkovnice prislusenstvi 50000000008.jpg

Bridge, 2-pole, BR/2-5.0/5.08-L7.0

Uninsulated bridge for multi-connection. Can be used for terminal blocks and multiconnectors with spacing 5.0 mm and 5.08 mm.

50000000008
Svorkovnice prislusenstvi 50700000004.jpg

Screw Cover SC-AK700-YELLOW

Use to cover the screws once the wires have been attached.

50700000004
Mechanical data
Solid min. 0.20 mm²
Solid max. 4.00 mm²
Stranded (flexible) min. 0.20 mm²
Stranded (flexible) max. 2.50 mm²
Stranded with ferrule min. 0.25 mm²
Stranded with ferrule max. 2.50 mm²

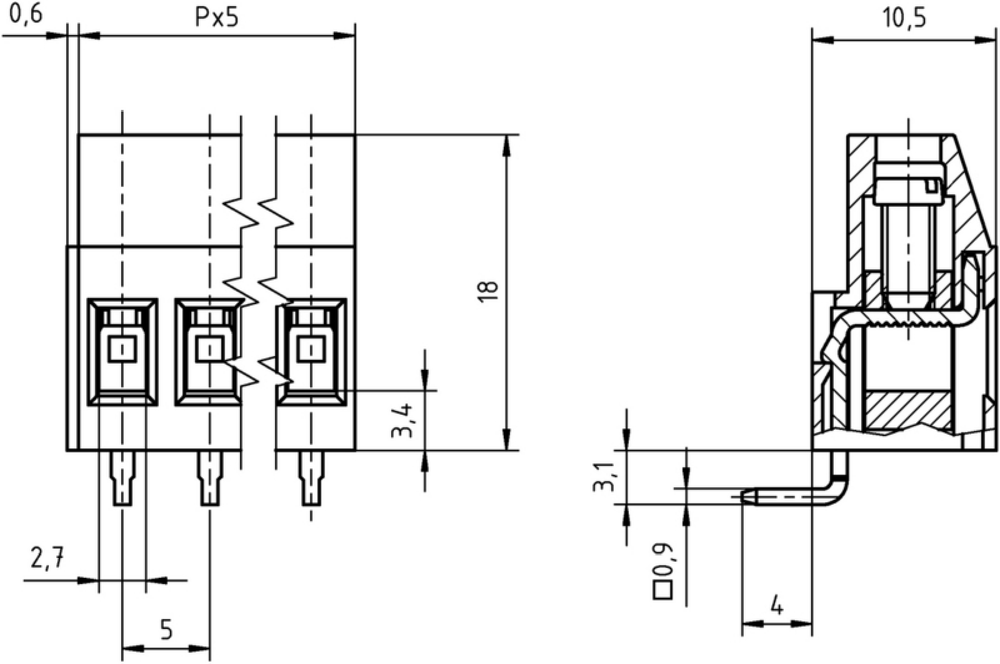

Dimensions
Stripped length 8.00 mm
Bore diameter in PCB 1.30 mm
Materials
Clamp Brass
Screw Steel
Spoj Copper Alloy
Insulating material
Materials PA 6.6
Flammability class UL 94 V-0
Temperatures
Operating temperature -40°C - +105°C
Reflow process
Soldering temperature, recommended 260 °C
Peak soldering time, recommended 3-4 s
Colours
Blue - RAL 5015
Green - RAL 6018
Grey - RAL 7016
Light green - RAL 6018
Pebble grey - RAL 7032
